随着智能家居的普及，浴霸已从单一照明取暖设备，演变成集取暖、换气、照明、杀菌、智能温控于一体的功能集成型电器。浴霸风机作为换气系统的核心，能快速排出湿气、浊气，维持室内空气干爽清新，有效提升用户体验感。

早期浴霸风机多采用异步电机。为满足现代消费者对低噪音、高能效、大风量及强排风的需求，搭载BLDC无刷直流电机的方案正迅速替代传统异步电机方案，成为各品牌新品的核心配置。

针对BLDC浴霸风机应用，极海推出G32M3101无感FOC控制方案。该方案不仅具备低噪音、转速稳定、平滑正反转、高精度无级调速等特点，更具性价比，相比市场同类方案，可帮助客户降低约10~20%的整体成本。

基于极海G32M3101的浴霸风机应用

基于高集成度 G32M3101 电机控制 SoC开发的浴霸风机，主控芯片搭载 Arm？ Cortex？-M0+ 内核，主频达 64MHz，并配置 64KB Flash 与 8KB SRAM。应用采用无感FOC矢量控制算法，利用PID控制器对参考速度和实际速度进行闭环调节，输出电流向量大小，通过估算器实现对转子位置及速度的精准获取。

基于极海G32M3101的浴霸风机应用

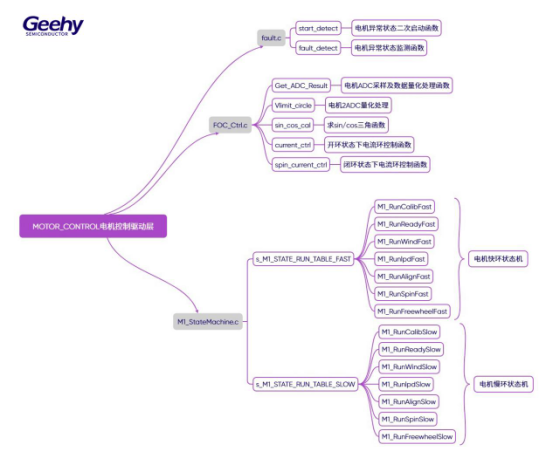

电机驱动层部分算法展示

方案优势：

？ 单芯片方案：G32M3101集成MCU、LDO及3P+3N预驱，内置运放及比较器，显著简化外围电路，降低系统复杂度与BOM成本，可做成小板方式插入主板，缩小PCB面积；

？ 无感FOC矢量控制：具有极低电磁噪声，有效降低系统噪声分贝，提升用户使用体验；

？ 优化启动算法：100%启动成功率，0~1800rpm全转速运行平稳；

？ 灵活动态响应：加减速响应快，支持灵活正反转切换，档位切换丝滑平顺；

？ 丰富调速接口：支持USART、PWM、VSP多种调速方式，具备故障指示及一键关停功能；

？ 宽电压兼容：支持12V～30V DC宽电压输入（兼容12V/24V），满足20~60W功率需求；

？ 灵活参数配置：支持用户修改参数及优化应用层算法，快速适配实际项目；

？ 多重保护机制：具备过/欠压、软/硬件过流、堵风口、堵转等保护功能，确保设备安全运行；

？ 低成本开发：采用低成本P/N MOSFET，大大降低系统成本；

？ 行业大客户批量成功案例，性能稳定可靠。

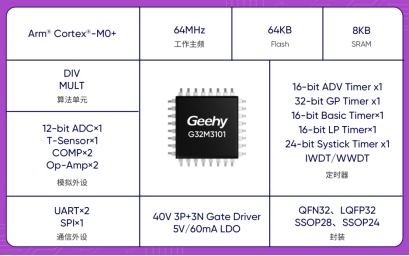

G32M3101电机控制SoC介绍

？ 高效运行性能：基于Cortex-M0+@64MHz，内置DIV/MULT算法单元加速，可高效实现有感/无感FOC算法控制；

？ 高集成设计：采用“MCU+Gate Driver+LDO”三合一单芯片方案；

？ 高速运算ADC：配备最大2MSPS采样率的12-bit高精度 ADC，支持DMA模式；

？ 丰富的模拟外设：内置2个运算放大器（OP-Amp）、2个可编程模拟比较器（COMP），可提供8通道PWM输出，支持死区生成和刹车输入等功能，完美适配浴霸风机控制应用；

？ 灵活的封装选择：提供QFN32、LQFP32、SSOP28/24多种封装形式，满足不同产品应用需求。

基于极海G32M3101的浴霸风机应用，凭借高集成SoC架构与先进的自研电机核心算法，支持客户通过参数配置或算法微调，灵活应对不同电机与使用场景的差异化需求。同时，极海配套提供G32M3101电机通用评估板，可助力工程师直观了解芯片性能，快速上手、高效完成开发调试与算法移植测试。

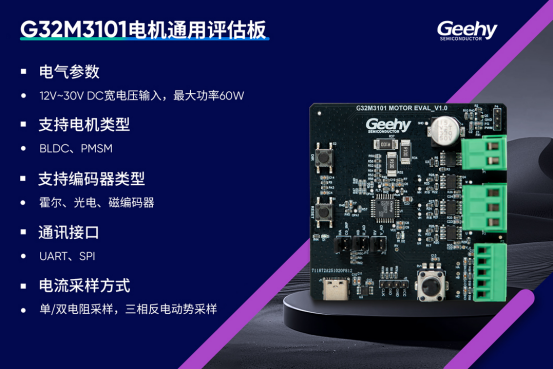

G32M3101电机通用评估板 ？ ？

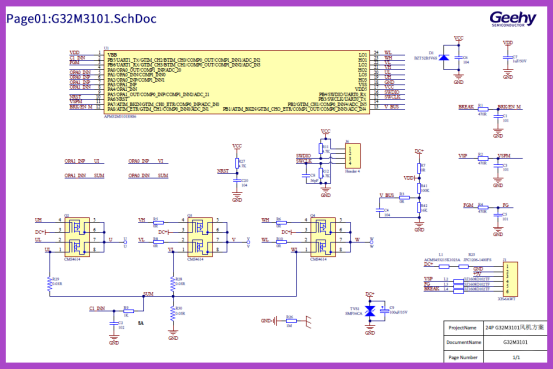

基于G32M3101浴霸风机应用原理图

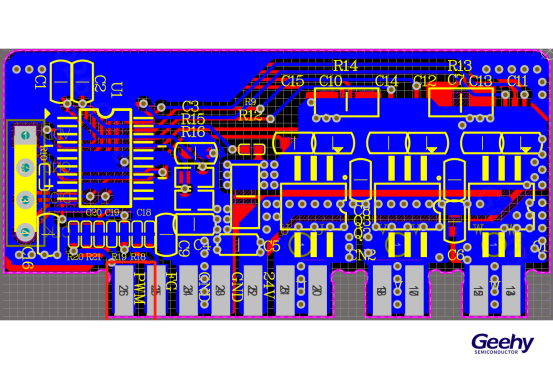

客户方案板

如需更多方案信息，请联系极海各办事处销售经理或访问极海官网（？www.geehy.com？）进行登记。
